问答Q&A

电泳砂黑常见的问题与解决方案？

更新时间 2025-05-27 20:43 阅读

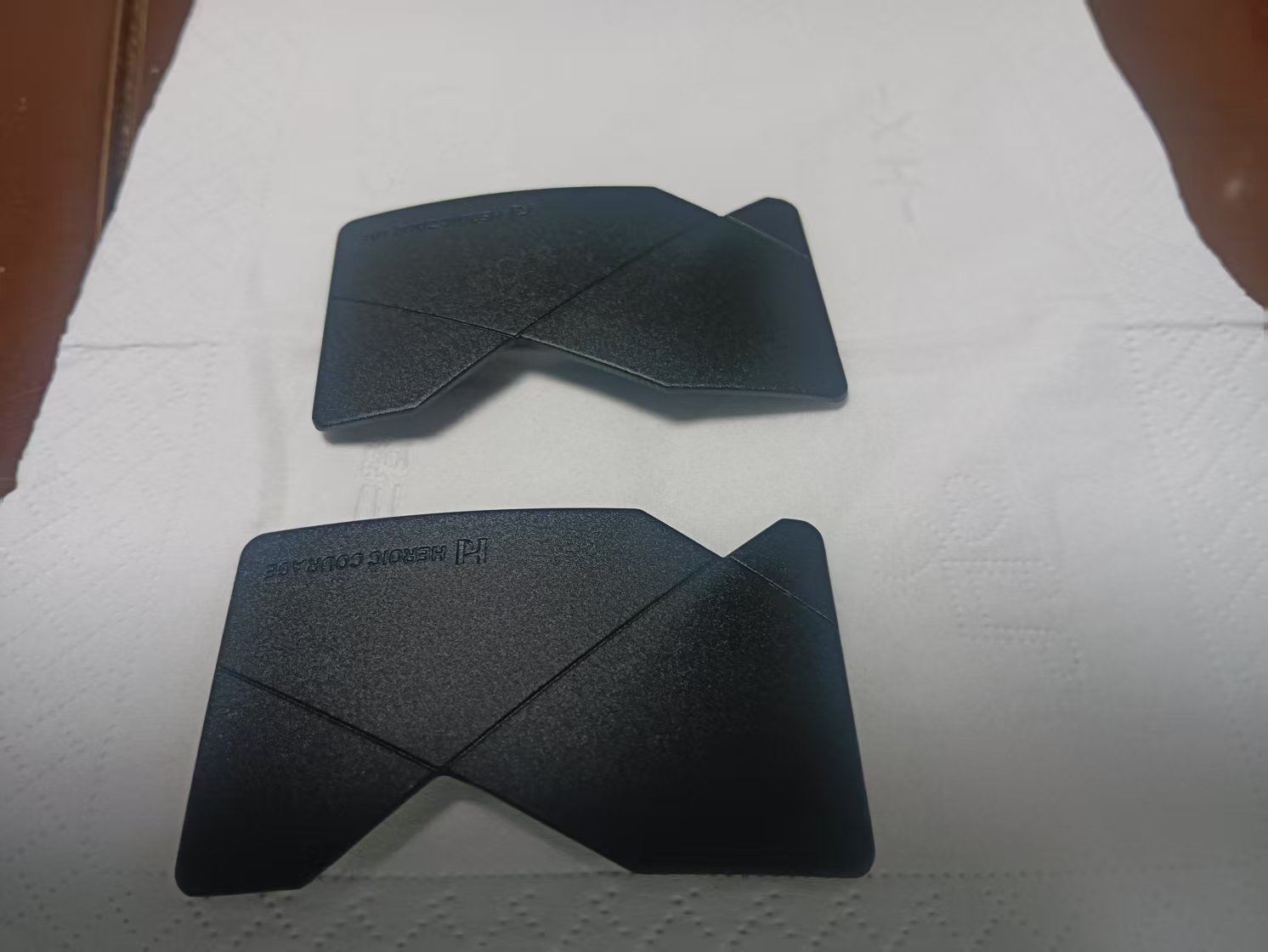

电泳砂黑常见问题及解决方法


1. 表面外观问题
（1）砂感不均匀
问题表现:表面砂纹粗糙度不一致,局部光滑或过粗。
- 可能原因：
- 前处理不彻底（如脱脂、磷化不良）。
- 电泳槽液固体分（NV）不稳定。
电压或电流密度波动。
- 砂面助剂（如砂纹剂）分散不均。
- 解决方法：
- 加强前处理（确保脱脂、磷化均匀）。
- 控制电泳槽液参数（如NV、pH、电导率）。
- 优化电压和电泳时间（确保稳定沉积）。
调整砂面助剂添加比例,充分搅拌。
（2）颜色发花或色差
问题表现:黑色不纯,局部泛青、泛红或发灰。
- 可能原因：
电泳漆颜料分散不良。
烘烤温度不均或时间不足。
- 前处理残留（如磷化膜不均匀）。
- 解决方法：
检查电泳漆搅拌系统,确保颜料均匀分散。
- 调整烘烤工艺（如温度160-180℃，时间20-30分钟）。
优化磷化工艺,避免残留。

2. 附着力问题
（3）漆膜脱落或起泡
问题表现:电泳层与基材结合力差,易剥落或起泡。
- 可能原因：
- 前处理不良（如油污、氧化皮未除净）。
- 电泳槽液污染（如杂质离子超标）。
- 烘烤不足（未完全固化）。
- 解决方法：
加强脱脂、酸洗、磷化处理。
- 定期检测电泳槽液（电导率、杂质离子）。
确保烘烤温度和时间达标。
（4）耐腐蚀性差（盐雾测试不合格）
问题表现:盐雾试验后出现锈点或涂层起泡。
- 可能原因：
- 磷化膜质量差（如结晶粗大或不连续）。
- 电泳漆膜厚不足（一般要求15-25μm）。
- 烘烤过度（导致漆膜脆化）。
- 解决方法：
- 优化磷化工艺（如锌系磷化，结晶细密）。
调整电泳参数(如电压、时间),确保膜厚达标。
控制烘烤温度,避免过烘。

3. 工艺控制问题
（5）电泳漆膜过薄或过厚
- 问题表现：膜厚低于10μm（易露底）或超过30μm（流挂、开裂）。
- 可能原因：
电泳时间不足或过长。
电压过高或过低。
- 槽液固体分（NV）异常。
- 解决方法：
- 调整电泳时间（通常2-3分钟）。
- 优化电压（如150-250V）。
定期补加电泳漆,保持NV稳定。
（6）电泳槽液稳定性差
问题表现:电泳槽易沉淀、泡沫多、电导率波动大。
- 可能原因：
循环过滤系统故障。
- 杂质离子（如Na⁺、Cl⁻）超标。
溶剂挥发过快。
- 解决方法：
- 加强槽液循环过滤（避免沉淀）。
- 定期超滤（UF）去除杂质离子。
- 补加溶剂（如乙二醇丁醚）调整挥发速率。
---
4. 其他问题
（7）砂面效果丧失（表面变光滑）
问题表现:砂纹感减弱,接近普通电泳黑。
- 可能原因：
砂面助剂失效或添加不足。
- 烘烤温度过高（导致砂纹流平）。
- 解决方法：
补加砂纹剂,调整配比。
- 降低烘烤温度（如从180℃降至160℃）。
（8）电泳后水痕或流痕
问题表现:干燥后表面有水渍状痕迹。
- 可能原因：
- 电泳后水洗不彻底（残留电泳液）。
烘烤前水分未完全挥发。
- 解决方法：
- 加强UF（超滤）水洗，确保冲洗干净。
- 增加预烘干（80-100℃）去除水分。
---
总结：关键控制点
问题类型关键控制措施

砂感不均：调整砂纹剂、优化前处理
色差：确保颜料分散、稳定烘烤工艺
附着力差：加强脱脂磷化、控制槽液污染
\|耐腐蚀差：优化磷化、确保膜厚达标
\|膜厚异常：调整电压、电泳时间、NV值
槽液不稳定：加强过滤、超滤、补加溶剂
通过优化电泳参数、加强前处理、稳定槽液管理可有效避免电泳砂黑的常见问题，提升产品良率。
